絲扣美標截止閥
- 產品詳情
| 防爆中軸 /全流 | |
| 使用壓力 | ≤1.6MPa |
| 設計制造 | GB/T-12237/ANSI B16.34 |
| 尺寸參照 | GB/T-9113.1/ASMEB16.5CLASS150 |
| 長度 | GB/T-12221/ASMWB16.1 |
| 螺紋標準 | BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 | GB/T-13927/API598 |
材料列表
| 部件名稱 | 材質 |
| 閥體 | 不銹鋼 CF8MCF8 |
| 閘瓣閥桿 | 不銹鋼 CF8M CF8 |
| 閥蓋 | 不銹鋼 CF8M CF8 |
| 線條 | 聚四氟乙烯 PTFE |
| 金屬墊片 | 不銹鋼SS304 304 |
| 填料 | 聚四氟乙烯 PTFE |
| 填料壓套 | 不繡鋼SS316 304 |
| 填料壓蓋螺母 | 不繡鋼SS316 304 |
| 手輪 | 鐵 |
| 彈墊 | 不繡鋼SS316 304 |
| 金屬墊片 | 不繡鋼SS316 304 |
| 螺帽 | 不繡鋼SS316 304 |

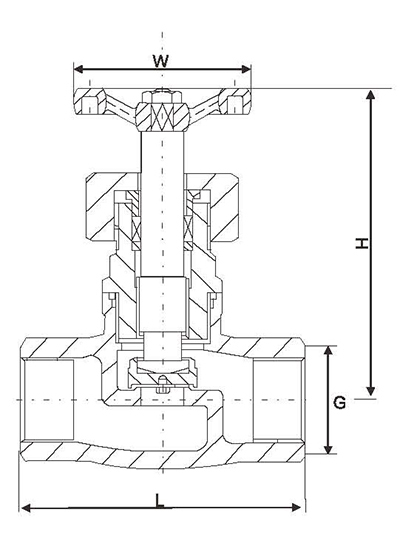

外形尺寸
| SIZE | L | H | W | G |
| 1/2" | 59 | 90 | 63 | 19 |
| 3/4" | 69 | 96 | 63 | 24 |
| 1" | 78 | 100 | 72 | 31 |
| 1-1/4" | 89 | 113 | 78 | 39 |
| 1-1/2" | 103 | 132 | 98 | 45 |
| 2" | 118 | 143 | 98 | 57 |
| 2-1/2" | 164 | 180 | 127 | 73 |
| 3" | 188 | 195 | 127 | 85 |
