絲扣臥式止回閥
- 產品詳情
執行標準
| 防爆中軸 /全流 | |
| 適用溫度范圍 | -20 to 120℃ |
| 使用壓力 | ≤1.6MPa |
| 設計制造 | GB/T-12237/ANSI B16.34 |
| 尺寸參照 | GB/T-9113.1/ASMEB16.5CLASS150 |
| 長度 | GB/T-12221/ASMWB16.1 |
| 螺紋標準 | BSPT/BSP/NPT/DIN/JIS/RC/G |
| 檢查與測試 | GB/T-13927/API598 |
材料列表
| 部件名稱 | 材質 |
| 閥體 | 不銹鋼 CF8MCF8 |
| 閥瓣 | 不銹鋼 CF8M CF8 |
| 閥蓋 | 不銹鋼 CF8M CF8 |
| 線條 | 聚四氟乙烯 |
| 螺栓 | 不銹鋼SS316 304 |
| 四氟墊片 | 聚四氟乙烯 |
| 金屬墊片 | 不銹鋼SS316 304 |
| 銷 | 不銹鋼SS316 304 |

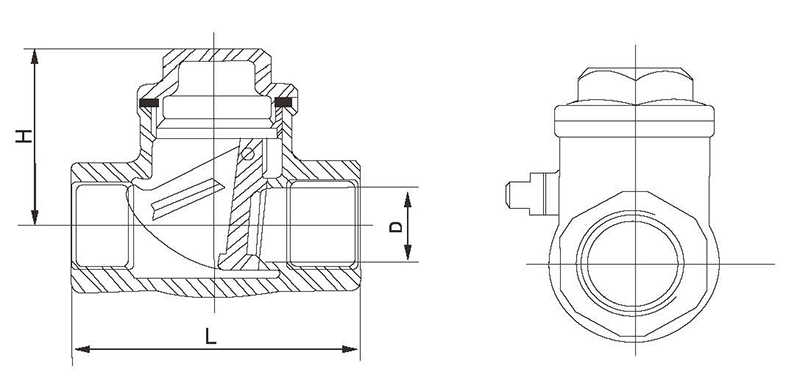

外形尺寸
| SIZE | L | D | H |
| 1/2" | 62 | 18 | 43 |
| 3/4" | 75 | 24 | 47 |
| 1" | 89 | 30 | 49 |
| 1-1/4" | 100 | 38 | 58 |
| 1-1/2" | 116 | 44 | 65 |
| 2" | 134 | 56 | 73 |
| 2-1/2" | 165 | 72 | 90 |
| 3" | 189 | 85 | 105 |
